一、設備信息確認

1、確認型號

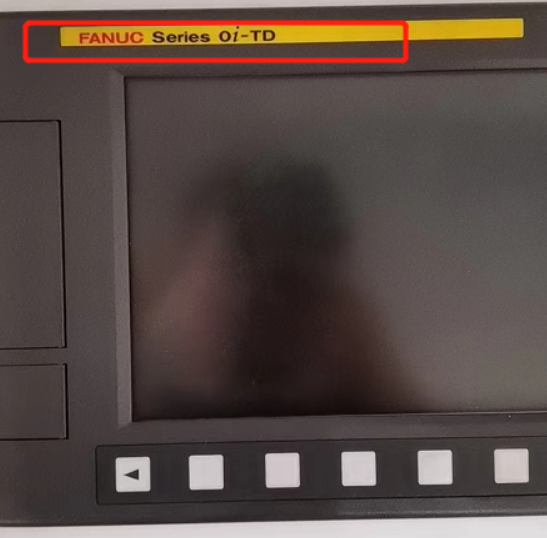

數控面板拍照確認：

此系統為：0I-TD

注：凡是系統中帶i的，基本上都有網絡(luò )通訊和采集功能。如果系統中帶有mate字樣，并且比較老可能不含網口。

2、確認通訊接口

發那科的通訊接口有兩種，一種是串口，一種是網口。串口采集比較麻煩，并且已經被淘汰，這里主要討論網口。

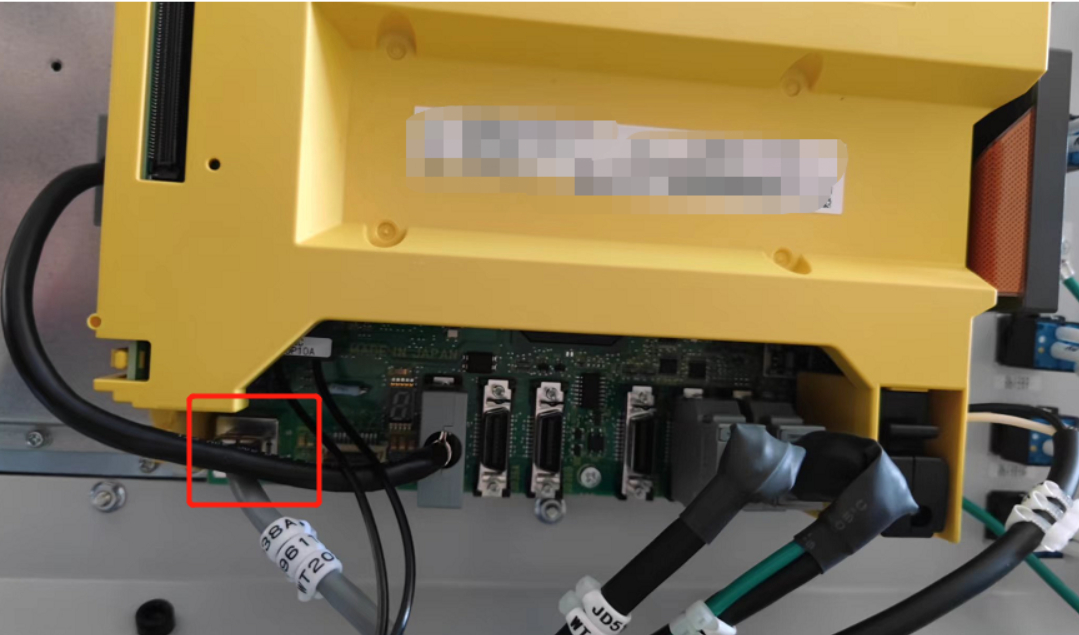

網口常見位置，CD38（絲印標號），可通過這個確認：

1、數控面板的后面

2、電器柜中跟其他控制器一起（一般是那個豎長條黃色的控制器）

3、其他位置

其他位置一般是前面兩個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

二、網絡(luò )配置

1、配置ip

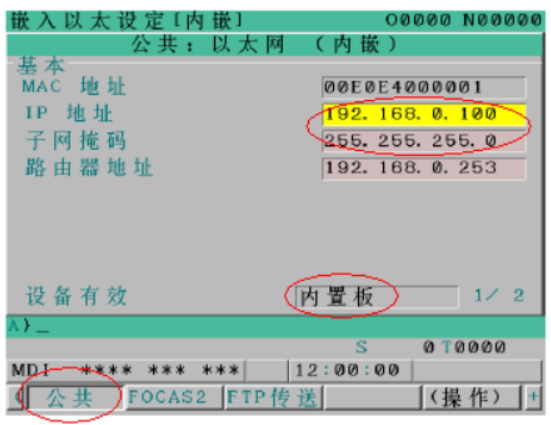

先在控制面板上按SYSTEM鍵,然后在SYSTEM下翻頁直至找到下圖：

2、配置端口

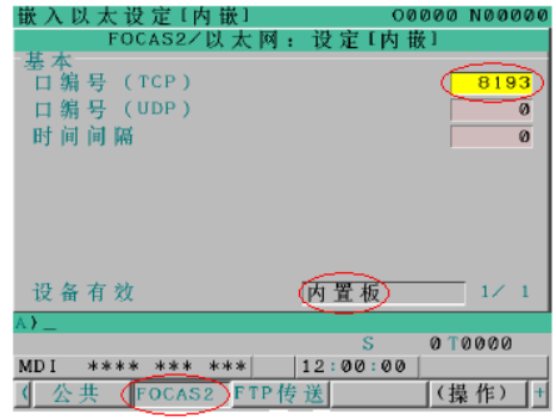

配置ip后，下翻到下一頁如圖：

發那科默認的端口是8193，也可以更改。

三、通訊測試

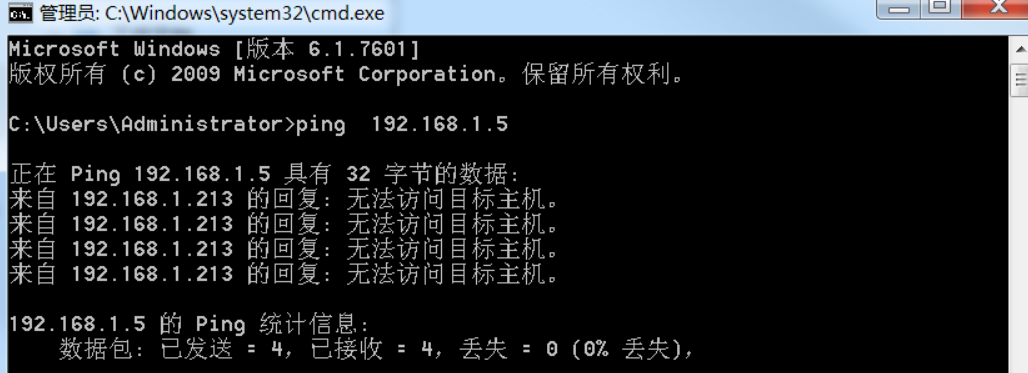

1、ping 指令

ping ip

例： ping 192.168.1.5

四、常見問題

1、網絡(luò )不通

重啟設備、檢查網線、檢查網口燈是否閃爍

2、找不到網口

這種多發生在老舊機床和低配版系統，可以考慮加裝其他聯網硬件采集。
