一、設備信息確認

1、確認型號

數控面板拍照確認：

此系統為：M70控制器

注：目前M70和M80，基本上都有網絡(luò )通訊和采集功能。

2、確認通訊接口

網口常見位置，LAN標號，可通過這個確認：

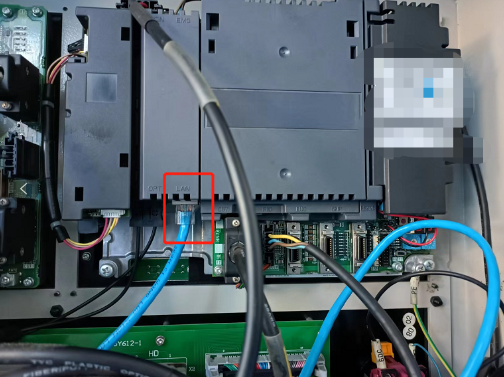

1、數控面板的后面

2、其他位置

其他位置一般是前面這個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

二、網絡(luò )配置

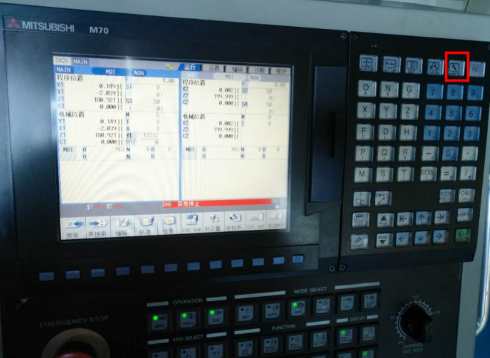

1、啟動電源后按下圖按鍵

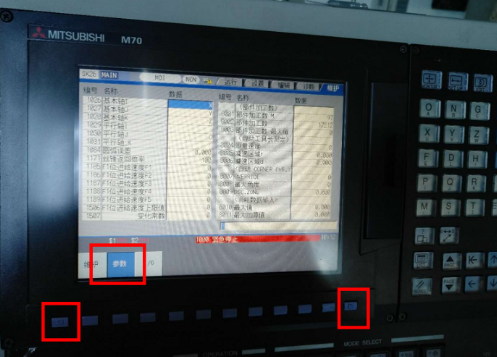

2、找到面板中的參數按鈕

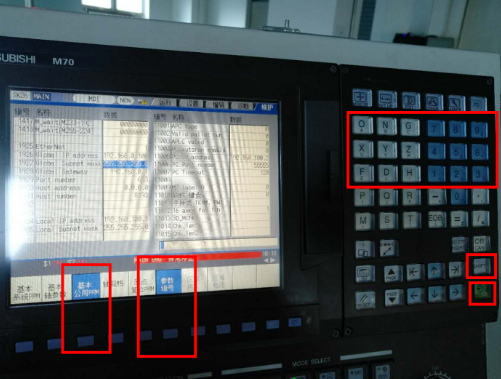

3、搜索1925參數

同時選中基本公用參數和參數編號，在參數編號選中后在面板上輸入1925點擊確定。

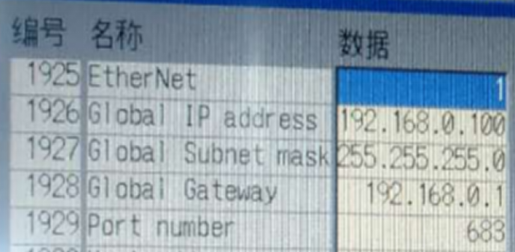

4、更改網絡(luò )參數

1925參數 ：網絡(luò )使能 輸入值1

1926參數 ：ip地址

1927 參數 ：子網掩碼

1928 參數 ：ip的網關

1929 參數 ：端口

三、通訊測試

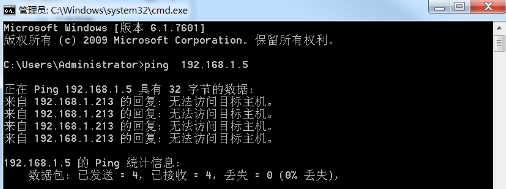

1、ping 指令

ping ip

例： ping 192.168.1.5

四、常見問題

1、網絡(luò )不通

重啟設備、檢查網線、檢查網口燈是否閃爍

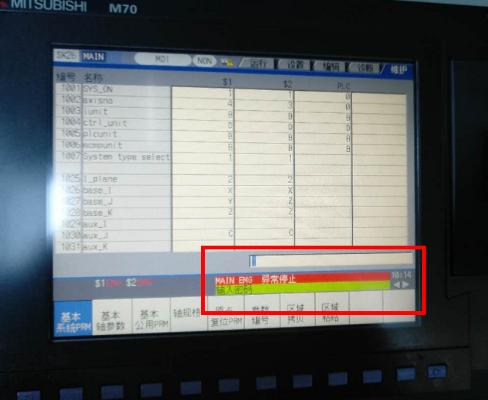

2、操作過程中提示輸入密碼

輸入三菱數控的初始密碼為‘MPARA’。（shift為切換鍵）
