一、設備信息確認

1、確認型號

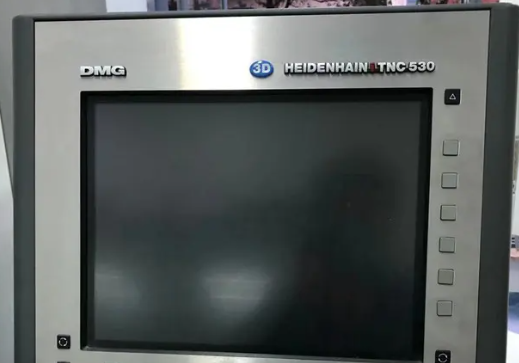

數控面板拍照確認：

此系統為：海德漢530操作系統

還有一種情況是面板無任何版本信息，這時就需要進入系統里面再確認。

2、確認通訊接口

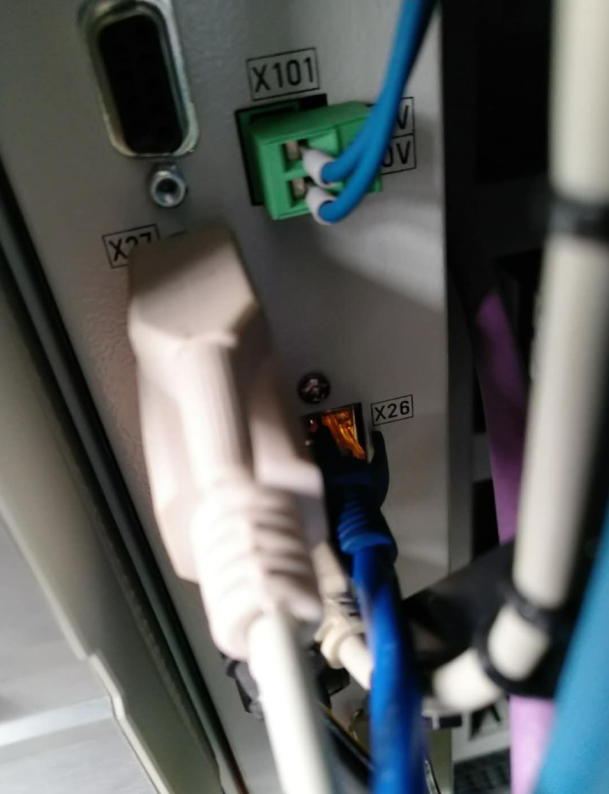

打開電器柜后既可看到網口。編號X26

3、確認數控系統軟件版本(以620為例)

實例操作：

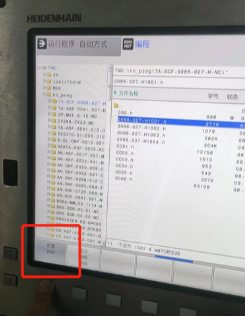

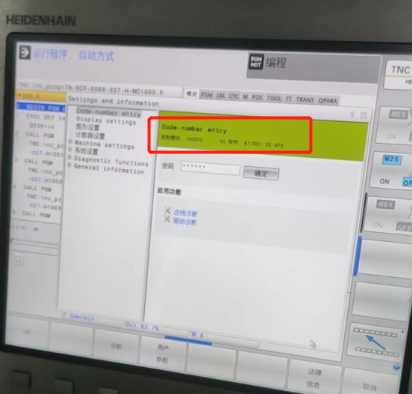

先按，再按

此處顯示版本為T(mén)NC620

注：目前530、640都支持無授權采集。

4、確認系統授權

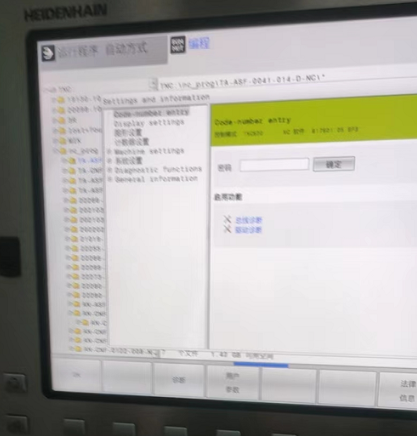

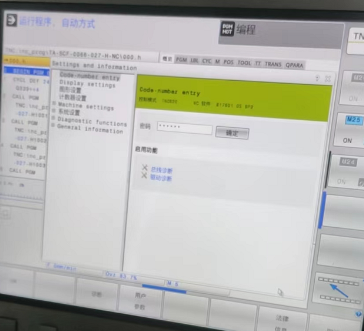

1、輸入密碼：SIK

初始步驟操作跟上圖一樣，只是輸入密碼不同。

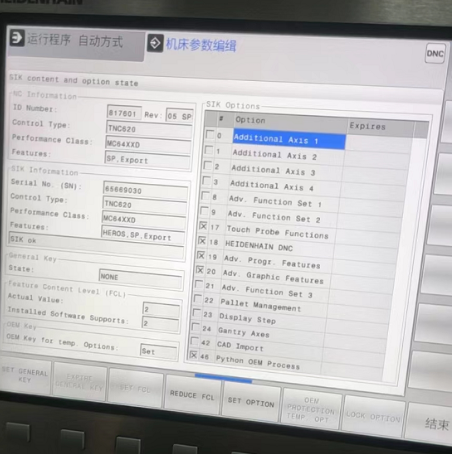

2、查詢選項18

二、網絡(luò )配置

1、輸入密碼：NET123

2、選擇網絡(luò )配置

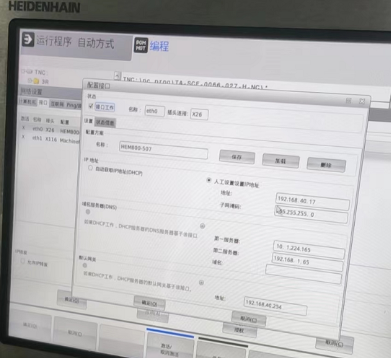

3、配置網絡(luò )

4、選擇X26網絡(luò )

5、配置網絡(luò )后重啟

三、通訊測試

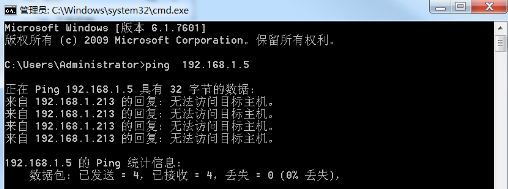

1、ping 指令

ping ip

例： ping 192.168.1.5

四、常見問題

1、網絡(luò )不通

重啟設備、檢查網線、檢查網口燈是否閃爍

2、版本低

嘗試升級數控系統

五、官方文檔網絡(luò )配置說明

數控系統啟動后，在編輯（EDIT）模式下，選擇“PGM MGT” 鍵

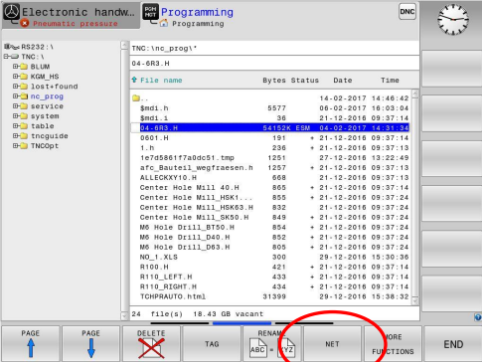

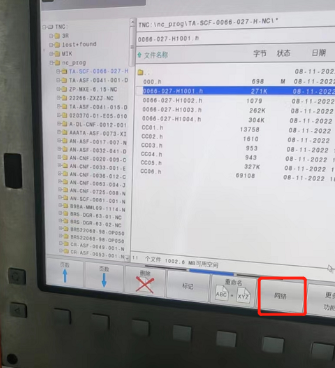

按下網絡(luò )（NET）軟按鍵

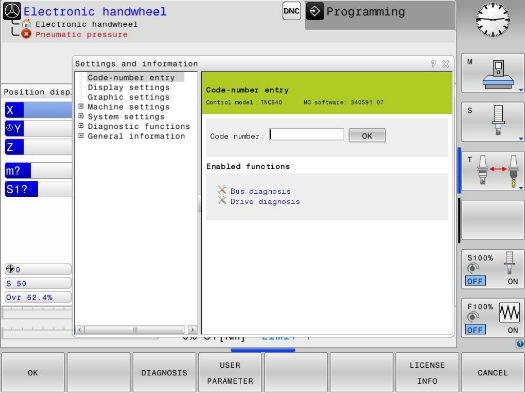

按下 MOD 鍵，輸入密碼“NET123”

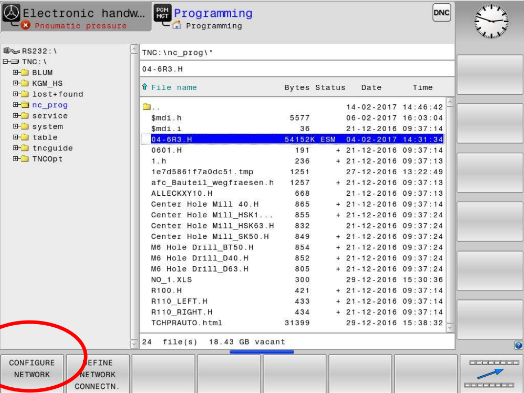

按下配置網絡(luò )（CONFIGURE NETWORK） 軟按鍵

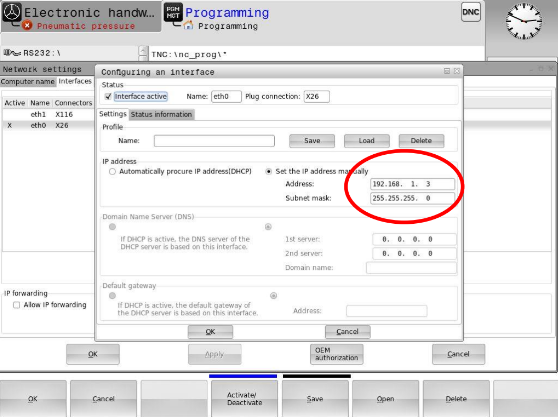

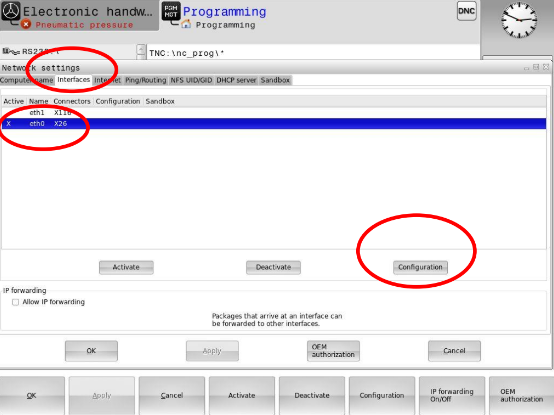

在彈出的對話窗口中進行網絡(luò )配置

1. 選擇“Interface”

2． 選擇“X26”；

3． 選擇“配置（Configuration）”

定義具體的 IP 地址，通過“OK”鍵確認退出.
