一、設備信息確認

1、確認型號

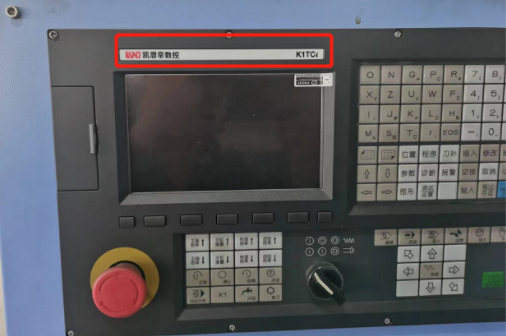

數控面板拍照確認：

此系統為：K1TCi

注：凡是系統中帶i的，基本上都含網口。

2、確認通訊接口

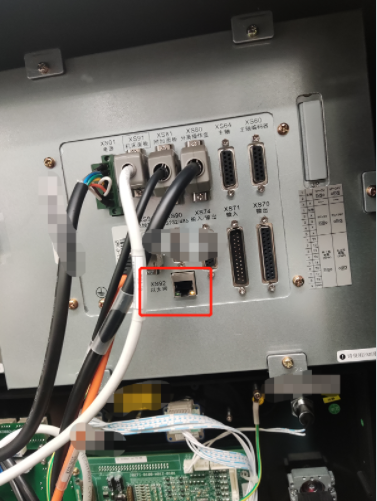

網口常見位置，XS92（絲印標號），可通過這個確認：

1、數控面板的后面

2、其他位置

其他位置一般是前面兩個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

3、確認數控系統軟件版本

軟件版本要求：

v4.3b標準軟件、v5.0c及以上標準軟件、K1000TTCi 2017年以后的標準軟件、部分專機軟件

確認版本實例操作：

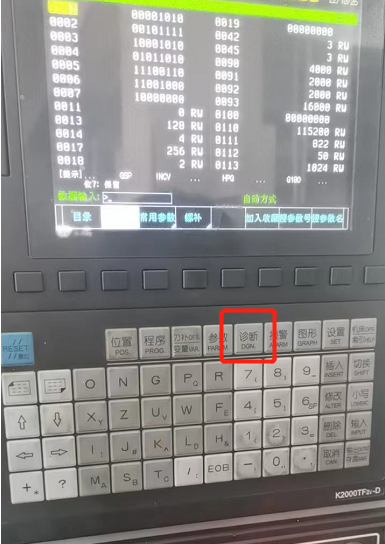

1、點擊面板的診斷按鈕：

2、點擊系統維護按鈕：

3、即可看到系統版本信息：

圖中的NC版本為：5.0c  ，是可以進行數據采集的。

二、系統和網絡(luò )配置

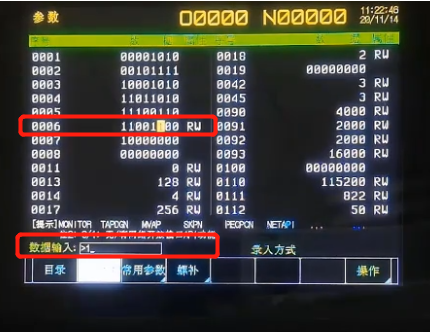

1、設置系統參數

1. 進入“設置”頁面，按下【參開關】，再按下【→】，從而打開系統參數的參數開關；可忽略出現的報警信息。

2. 進入“參數”頁面，并切換到“錄入”方式。

3. 連續輸入“P6.2”，再按下【輸入】鍵，確認已定位到“NETAPI”參數位置。

4. 按下“1”及【輸入】，確認該參數已被設置為1。

5. 返回“設置”頁面，關閉參數開關。

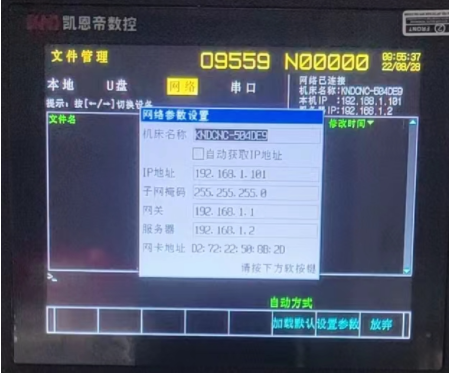

2、設置網絡(luò )ip

1. 連續按2次【程序】按鍵，進入“文件管理”頁面

2. 連續按2次【→】按鍵（或按2次“切換設備”軟按鍵），進入“網絡(luò )”。

3. 找到“參數”軟按鍵（注：部分系統需要按多次最右邊的軟按鍵，以翻到下一頁）。

4. 設置相應的網絡(luò )參數：IP地址、子網掩碼、網關。 注：“服務器”與KAPI無關，請忽略。

注：部分系統的網絡(luò )參數，在“參數”頁面，從第8100參數開始。

三、通訊測試

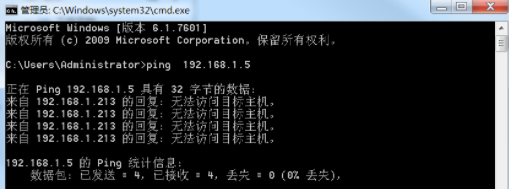

1、ping 指令

ping ip

例： ping 192.168.1.5

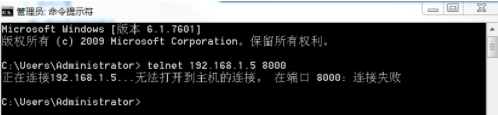

2、telnet 指令

telnet   ip 端口

例： telnet 192.168.1.5 8000

此圖為端口不通的示例，如果端口通后會(huì )進入一個黑色框中。

四、常見問題

1、網絡(luò )不通

重啟設備、檢查網線、檢查網口燈是否閃爍

2、版本低

嘗試升級數控系統
